产品概述
1.1 功能描述

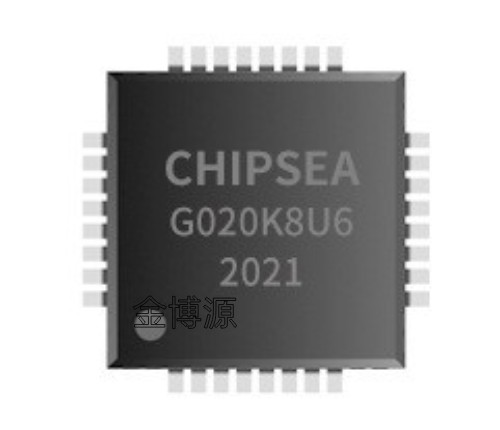

CS32G020 系列是芯海科技推出的支持 USB Type-C 和 PD3.0 协议的 USB Type-C 控制器，可应用于 PC 电源适配器、手机充电器、移动电源、车充、HUB 等领域。CS32G020 内嵌 ARM® Cortex™-M0 内核， 主频更高 48MHz，可以支持很广范围的工业控制应用和需要高性能 CPU 的场合。内置 64K 字节程序 flash，数据 flash 大小可配置(与程序 flash 共享) ,4K 字节 LDROM，8K 字节 SRAM。CS32G020 封装包 括 QFN24 和 QFN32。
1.2 主要特性
Type-C 和 USB PD 支持
支持 USB PD3.0 协议，支持 PPS
CC 口可配置的 RP 和 RD
支持 2 路 Type-C 口，可以独立进行 PD 通信
CC 口支持 21V 耐压
内置 2 个高压（21V）控制口
支持快速角色交换（FRS）
其他协议
支持 QC4.0+、SCP、FCP、AFC 协议
支持 BC1.2、Apple 2.4A
支持 DP、DM 上的所有配置
支持 FCP、AFC 等多种快充协议输入
外设
最多 27 个通用 (GPIO) 脚
3 个 16-bit 定时器，8 位预分频
1 组 UART
1 组 SPI
1 组 I2C（支持主从模式）
2 个模拟比较器
12 位模数转换器(ADC)
11 位数模转换器(DAC)
欠压检测(BOD)
32 位 MCU
内核 ARM®Cortex™-M0 核，主频更高 48MHz
60K Flash 内存用来存放应用程序 (APROM)
可配置的数据 flash(Data Flash)
4KB 启动代码空间 (LDROM)
内嵌 8KB SRAM
系统启动区间可配置，可以从 APROM， LDROM 或 SRAM 启动
时钟和晶振
24/8MHz 内部 oscillator (HSI) (25℃, 5V,1% 误差)
10 KHz 内部低功耗 oscillator (LSI)
工作模式 (低功耗模式，多钟低功耗策略)
Normal 模式 ，工作电流 10mA@5V， 25℃
Sleep 模式，工作电流 2mA@5V，25℃
Deep-Sleep1 模式 ，工作电流 100uA@5V，25℃
Deep-Sleep2 模式 ，工作电流 12uA@5V，25℃
Deep Power-Down 模式，工作电流 2.5uA@5V，25℃
芯片安全性
对 Flash 存储器提供多级保密策略
提供 CRC-32 计算单元，多项式为 0x4C11DB7(与以太网标准相同)
内置 SRAM 支持奇偶校验
工作条件
工作温度:-40℃~85℃
工作电压:2.5V~5.5V
封装
QFN24
QFN32
应用范围
适配器
移动电源
车充
HUB
