产品概述
1.1 功能描述

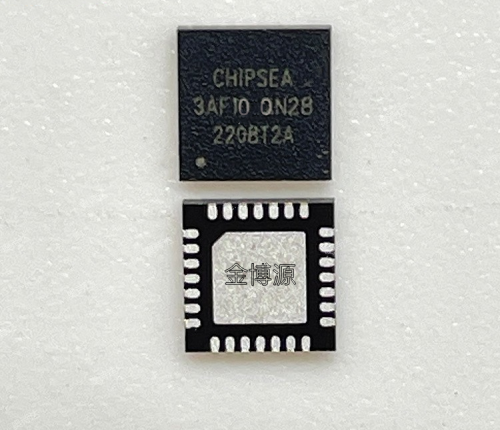

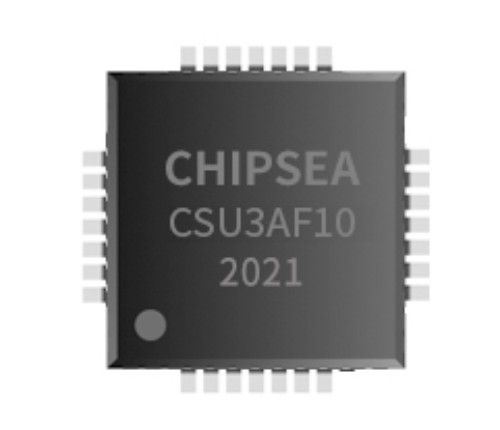

CSU3AF10 是一个带 12-bit ADC 的 8 位 CMOS 单芯片 RISC MCU，内置 32K×16 位 FLASH 程序存储器。
1.2 主要特性
高性能的 RISC CPU
8 位单片机 MCU
内置 32K×16 位程序存储器 FLASH
2K 字节数据存储器（SRAM）
只有 48 条单字指令
12 级 PC 存储堆栈
12 级 PUSH 和 POP 堆栈
振荡器
内带 24MHz 振荡器，精度为±1%@5V，25℃
支持外部 24M 晶体振荡器
内部 10KHz 振荡器；精度±10%；
外设特性
23 个双向 I/O 口；
2 个 8 位定时器，2 个 12 位定时器
3 路 PWM 输出，1 路互补 PWM 输出
15 个中断源， 3 个外部中断，12 个内部中断
15 个具有唤醒功能的输入口
USB-TYPEC/USB-PD
- 两组独立 CC 口，共用 PD 模块
- 支持 USB-PD3.0 协议
- 支持 PPS
- 支持 QC4.0
- 支持上拉恒流源输出 80uA、180uA、330uA
- 支持 5.1K 下拉
- 支持 Dead Battery 检测
USB-DP/DM
-四组独立 DP、DM
-支持 华为 FCP、SCP
-支持 三星 AFC
-支持 QC2.0、QC3.0
-支持 VOOC
-支持 Apple2.4、三星充电协议、BC1.2
17（外部）+3（内部） 路 12-bit ADC
— 内部 1.0V、2.5V、VDD 三种参考电压
1.0V、2.5V 参考电压，精度±1%
低电压检测（LVD）功能，内部提供 2.1V、 2.4V 低电压比较
输入逻辑电平电压可配置
支持在线仿真（ICD）
1 路 UART，波特率更高支持 115200
NTC 检测功能，占用 1 个 IO 完成温度测量
支持 32 位 CHIP ID；
指令周期 12MHz/6MHz/3MHz
2 个模拟比较器
专用微控制器的特性
上电复位（POR）
上电复位和硬件复位 30ms 延迟定时器
内带低电压检测/低电压复位（LVD/LVR）
8 位定时器 0
8 位定时/计数器 2
12 定时/计数器 3
12 定时/计数器 4
扩展型看门狗定时器（10K WDT）
7 位向下计数窗看门狗 WWDT
CMOS 技术
电压工作范围
— 2.2V~5.5V@fcpu=12MHz(指令周期)
工作温度范围
—环境温度： -40~85 ºC; 结温： -40~105 ºC
低功耗特性
MCU 工作电流
— 正常模式 3.5mA@12MHz,3.3V
— 休眠模式<10uA — Type-C 模块工作休眠功耗 50uA
封装
QFN28；
QFN24
应用范围
快充电源、HUB、Dock
