一、方案特点：
1，无线充标准 QI 协议
2，可通过 WPC1.2.4 BPP 认证
3，高抗干扰能力
4，高可靠性
5，过压保护功能
6，过流保护功能
7，异物检测功能（检测到异物停止充电）
8，自动检测设备（检测到设备自动开启充电）
*注:认证需要客户自行做检测，本方案有客户已通过认证。
二、性能参数：
输入电压：5~12V（max: 14V）
输入电流：2A 以上
输出功率：10W (max:15W)
过压保护：>13V
过流保护：2.4A
工作温度范围：-40℃~+85℃
*注:5V 输入时，无线充只支持 5W；设计请勿超出更大参数。

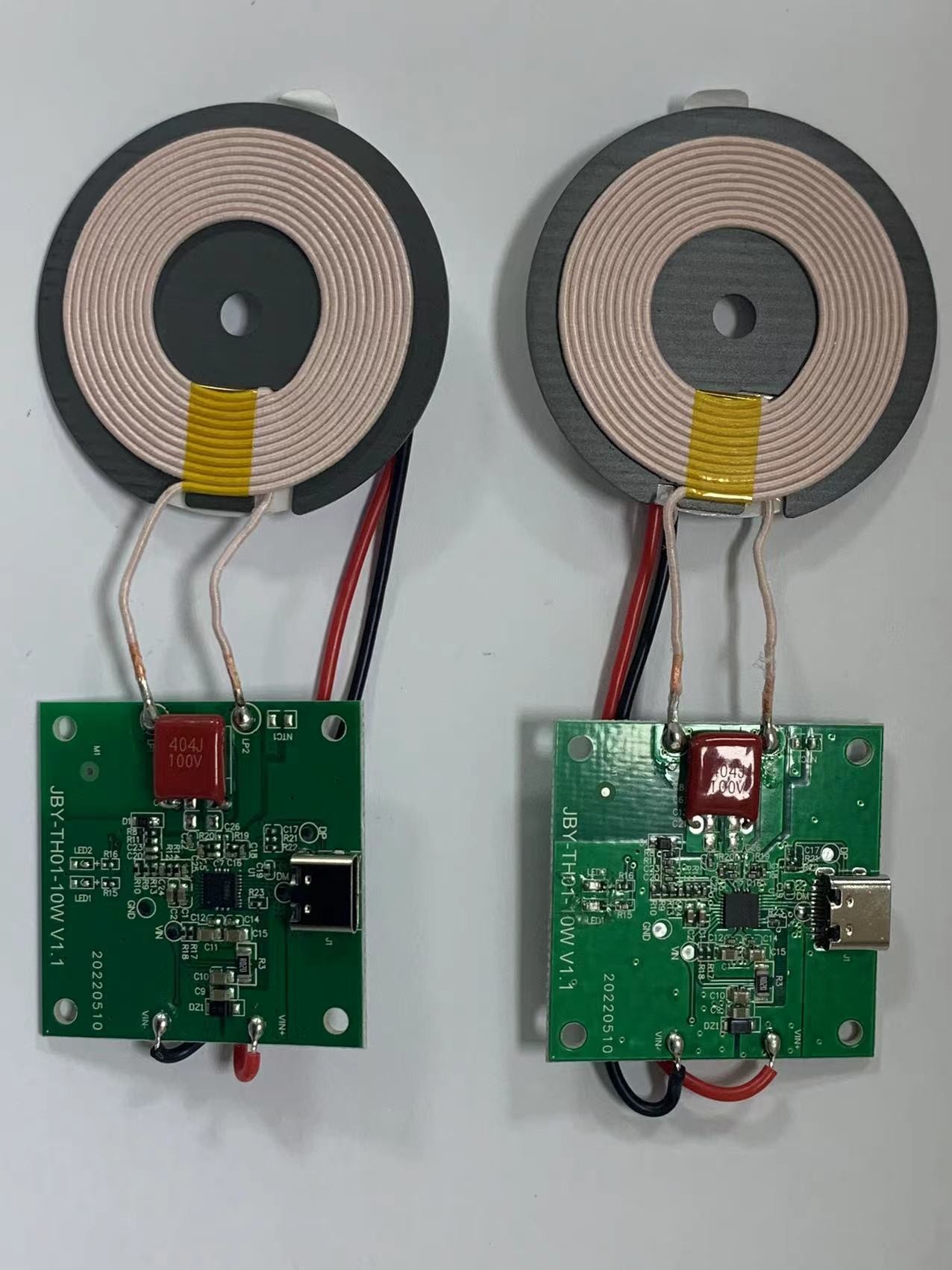

PCB 尺寸参数：
PCB 板材质说明：2 层板，FR-4, 无铅喷锡，绿油白丝印。

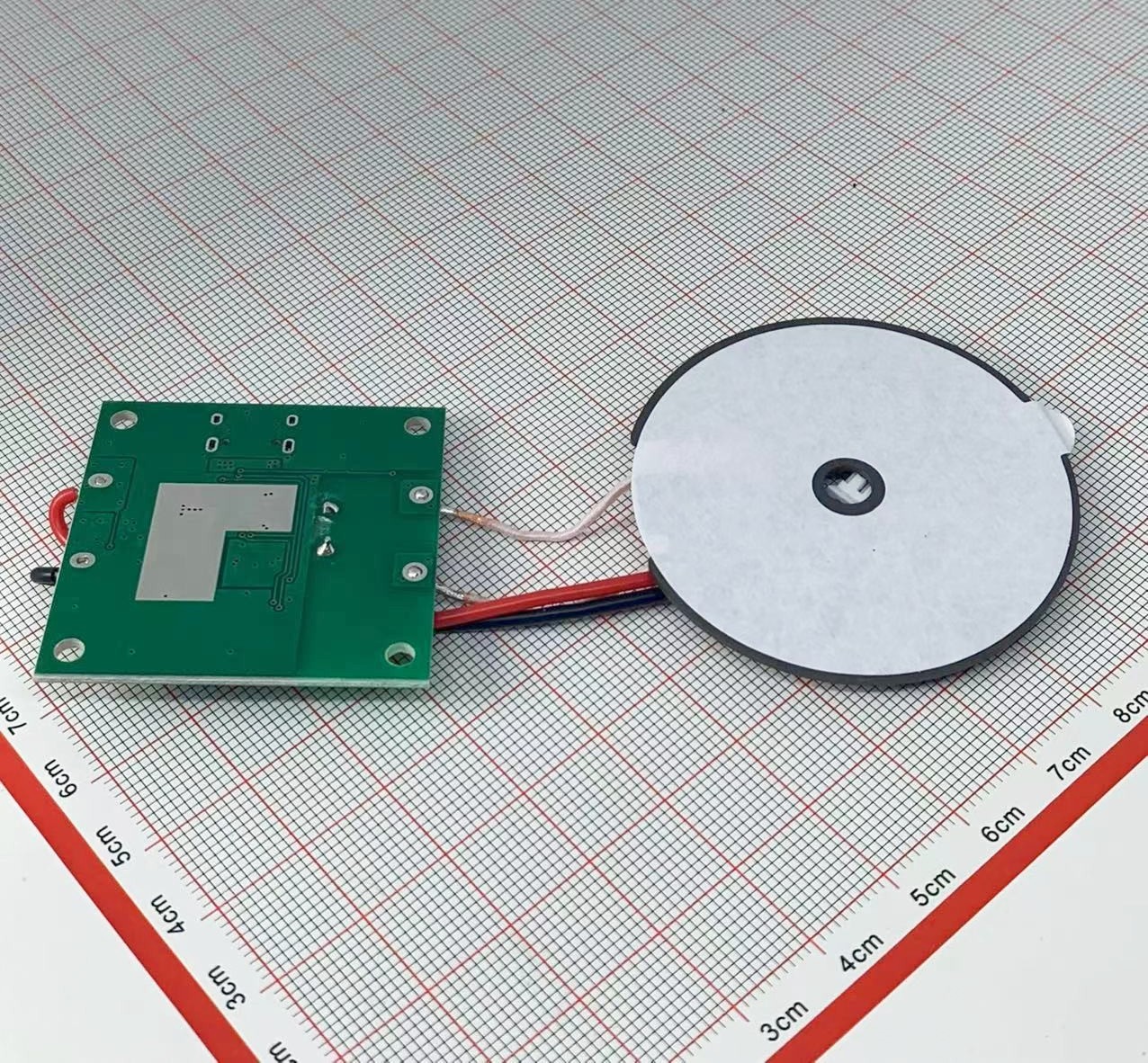

PCB 尺寸：40 X 40 X 1.6mm (L x W x T)。
三、注意事项
●产品使用前请仔细阅读规格书，并请妥善保管。
我们一直致力于优化我们的产品，这或许会导致一些零件的改变，这是正常
的，优化后的产品在可靠性及稳定性都会有提升，如果贵司有产品安规认证等
在确认时请注明，否则可能变动了元器件造成认证不通过。
●使用注意事项
1.产品使用过程中一定要遵循本规格书规定的使用条件，如违反本规格书，易 损坏线路板。
2.在测试、安装、使用、接触该线路板时，须做好相应的防静电措施。
3.线圈上的隔磁片是易碎件，请避免重压和撞击。
4.使用过程中如出现异常情况，请立即停止使用，送回原厂或请专业维修人员 进行维修。
●安全注意事项 本公司致力于品质，可靠性的提高，但是一般来说，所有电气产品都可能发生 一定概率的故障，使用环境，条件不同，耐久性会有一定的不同，使用时应采 用冗长设计，避免因过载使用引起的异常发热，冒烟，甚至是人身事故，火灾 事故，社会性损害等的发生。
*以上内容解释权归本公司所有*
